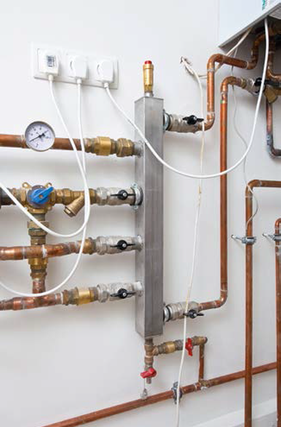

Хидраулички квачило елиминише потребу напорне регулације протока у појединим круговима инсталације, такође решава проблем недовољне ефикасности фабрике циркулационих пумпи инсталиране у котлу

Подно гријање вам омогућава да искључите традиционалне радијаторе који не одговарају увијек дизајну ентеријера. Међутим, у кући постоје и просторије у којима је боље инсталирати радијаторе. Како комбинирати подно гријање с радијаторима како би се осигурало правилно гријање куће?

Ограничивач температуре за подно грејање

Када се кућа греје радијаторима, а подно грејање се користи само за постизање ефекта топлог пода - на пример, у купатилу или кухињи, где је под израђен од плочица које су хладне на додир - користи се једноставан систем за смањење температуре воде која снабдева једну петљу за грејање. На њему је инсталиран такозвани лимитатор повратне температуре. То је врста термостатског вентила са директним деловањем (не захтева струју) који реагује на температуру воде која пролази кроз њу - затвара се и отвара услед промена волумена супстанце која пуни главу. Због тога дјелује попут термостатских вентила радијатора, осим што реагује на температуру воде, а не околног ваздуха, и може се догодити његово затварање при већој вриједности (до 50 ° Ц).

Због пада притиска у кругу грејања, ограничивач температуре може подржати петљу за подно грејање постављену на површини не већој од 15-20 м 2 . Ограничења се примењују и на његову температуру напајања - она не може бити већа од 60 о Ц, а при загревању котлом она може бити и већа. Због тога се препоручује инсталација извршити на начин да се подно гријање испоручује претходно охлађеном водом у радијатору, тј. Петља за подно гријање је повезана са повратном цијеви радијатора. Последица тога је истовремена контрола ефикасности радијатора и подног грејања који су на њега повезани преко термостатског вентила радијатора или ограничења температуре - затварањем протока воде кроз подну петљу, спречава се и његов проток кроз радијатор. Да би се решио овај проблем, направљен је обилазни вентил кроз који вода може тећи упркос томе што се проток прекида кроз петљу за подно грејање.

Када треба користити граничнике температуре за подно грејање?

Употреба ограничивача температуре може се сматрати добрим решењем када у кући постоје једна или две петље за подно грејање, чија је главна улога уклањање ефекта хладног пода. Ако је подно грејање распоређено у неколико просторија, цена куповине застоја постаје толико висока да је боље користити један централни уређај за снижавање температуре воде која снабдева инсталацију. Поред тога, у просторијама где постоји само подно грејање, јавља се проблем снабдевања водом претходно охлађеном у радијатору, па је потребно другачије решење. То је систем за мешање.

Најпопуларнији су системи пумпи који се састоје од циркулирајуће пумпе и термостатског вентила и споја доводног и повратног вода, такозвани бајпас, који омогућава мешање хладније воде која се враћа из инсталације са топлијим напајањем (из извора топлоте). Степен мешања зависи од реакције вентила на сигнале температурног сензора повратног разводника подног грејања. Када је нижа од оне постављене на глави вентила, отвара се, омогућавајући доводној води из котла да циркулише. Када се достигне подешена температура, вентил се затвара. Мешање доводне и повратне воде доводи до тога да се петље за подно грејање доводе водом на температури нижој од оне која излази из котла.

Рад ограничавача температуре у поду

Ако вода на вишој температури од дозвољене достигне подну циркулацију, термостат ће искључити циркулацијску пумпу система за мешање и проток воде кроз цеви у поду зауставит ће се док се не охлади. Ова заштита је потребна да се спрече оштећења инсталације која није предвиђена за рад на високим температурама.

Када пумпа не ради, вода би могла да тече кроз обилазницу у супротном смеру, тако да је спречено, на њу је уграђен повратни вентил. Међутим, контролни вентил користи се за подешавање протока воде. Сет за мешање мора бити прилагођен инсталацији, узимајући у обзир брзину протока воде и отпорност коју стварају цеви у појединим петљама. Инсталације у породичним кућама довољно су сличне да можете изабрати сет за мешање на основу површине пода за грејање - произвођачи вас обавештавају о величини инсталације коју могу да подрже уређајима које нуде.

Аутоматска стабилизација температуре

Описани систем за мешање одржава температуру пода на више или мање константном нивоу, али не реагује на промене у собној температури, што може резултирати њиховим подгрејавањем или прегрејавањем, нпр. Као резултат промене температуре напољу. Додуше, једна од карактеристика подног грејања је саморегулација, што значи да се како се температура ваздуха у соби приближава подној температури, топлотна снага опада (то је јасно уочљиво због чињенице да је температурна разлика између њих мала), али и даље прилично често Да би се одржао топлотни комфор, можда ће бити потребно променити положај главе термостатске вентиле у систему за мешање.

Ручно подешавање овог елемента је проблематично, стога га вриједи опремити актуатором и регулатором, по могућности временски компензираним (неки модели котлова имају инсталирану творницу регулатора који може управљати актуатором вентила). Реагира на промјене температуре вани, аутоматски мијењајући поставке вентила на вријеме како би надокнадио кашњење реакције система гријања због велике термичке инерције. Због тога осигурава више или мање константну температуру у собама, што значи топлотни комфор и никакве непотребне губитке енергије који су последица прегријавања у унутрашњости.

Дијаграм везе за инсталације са радијаторима и подним грејањем

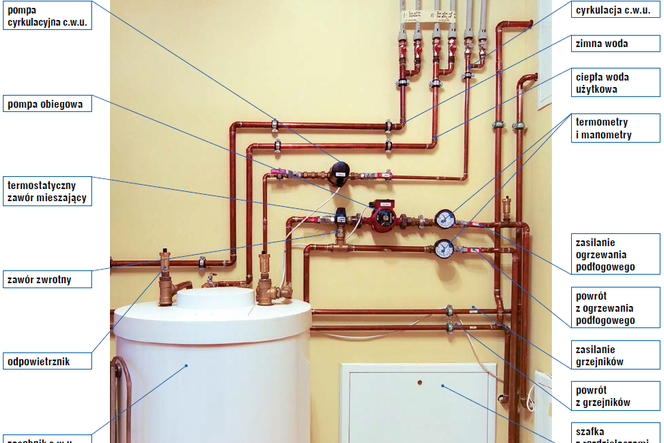

Инсталација грејања у кући у комбинацији са подним грејањем

Када је извор топлоте зидни котао са уграђеном циркулацијском пумпом, у системима са подним грејањем може постојати проблем превеликог протока воде који пролази кроз котао. То је због чињенице да је у случају подног грејања температура воде која се враћа из инсталације нешто нижа од температуре довода, а што је мања температурна разлика, више воде мора да прође кроз инсталацију како би се одређена количина топлоте могла испоручити у просторију. То се изражава везом:

к = К / (1, 163 * Д т ), где:

к - проток (л / х),

К - снага грејања (В),

Д т - разлика између температуре довода и повратка (К).

У систему радијатора разлика између температуре довода и повратка Д т износи 15-20 К, док у подном грејању не прелази 10 К. То може проузроковати да ће проток воде кроз систем грејања бити већи од дозвољеног протока кроз котао који је последица капацитета уграђене у њега пумпа или пречник цеви унутар ње. Затим морате да инсталирате решење за овај проблем у својој инсталацији.

Често се у ту сврху уграђује хидрауличка спојка - разводник великог пречника, што значи да у сваком кругу грејања који је на њега повезан, проток може имати различитог интензитета, а пумпе смештене у појединим круговима не ометају рад једних других. Због чињенице да хидрауличка спојка раздваја инсталацију на два круга воде (кроз котао и кроз систем грејања), проток воде у кругу подног грејања може бити већи него у кругу котла, међутим, не сме прелазити 130% капацитета пумпе за воду у котлу. Већи проток воде кроз кругове грејања него кроз котао значи да се део воде који се враћа из њих усисава натраг у спојницу и не иде у котао. Као резултат тога, температура полазног круга грејања је нижа од температуре воде која напушта котао, иако у систему не постоји вентил за мешање - замењује га квачило.

Хидраулично квачило у комбинацији са традиционалним грејачима

Истовремено се на квачило може повезати засебни круг са обичним радијаторима, у којима температура довода може бити попут воде која напушта котао - ефикасност циркулационе пумпе то одређује. Предност употребе спојнице је лако хидраулично балансирање инсталације без употребе регулацијских вентила. Ако је инсталација подељена у зоне које опслужују независно различите делове куће, корисно је и то да нема топлотног уклањања из котла кроз струјне кругове, који се искључују када нема потребе за грејањем ниједног (одвојене зоне могу обухватати, на пример, дневни боравак, спаваће собе, собе за госте, гаража).

Хидрауличка спојка омогућава несметан рад система када се прими само део топлотне снаге коју ствара котао - када су термостатски вентили затворени или искључена пумпа за пуњење спремника топле воде. Затим се вода загревана у котлу враћа у квачило (не иде у кругове грејања), па се температура повећава повратним и аутоматским управљањем котлом смањује се грејна снага.

Независна контрола температуре у просторији

Термална удобност у свим собама и рационално коришћење енергије обезбеђена је инсталацијом која пружа могућност независне регулације температуре у свакој соби. Велика топлотна инерција подног грејања значи да уградња није тако једноставна као у случају радијатора, па се многи од тога одричу, само се заустављају када користе регулатор котла. Такав систем је довољан ако температура у свим собама увек мора бити једнака или мања. Ако желимо да га можемо периодично мењати у одабраним собама, морамо да уложимо у опсежнији систем контроле.

Ако у једној соби постоји радијатор и подно грејање, термостатски вентил за радијатор је довољан да регулише температуру. Подно грејање може се подесити тако да увек пружа само температуру у стању приправности (нижу од комфорне температуре) и користите грејаче да бисте је брзо повећали. Међутим, подно грејање је често инсталирано само да се избегне њихово коришћење. Како онда да контролишете температуру независно у свакој соби? За то се користе термостатски вентили дизајнирани за уградњу на разводну греду - одвојено за сваку петљу за подно грејање. Како би требало да реагују на температурне промене у појединим собама, а не на месту њиховог причвршћивања, опремљени су термоелектричним главама, тј. Сервомоторима са електричним погоном који управљају напоном који регулишу регулатори температуре (термостати) који се налазе у просторијама. Да би расподјела температуре у свакој просторији била једнака, а вријеме гријања за поједине просторије - слично, све петље за гријање у инсталацији морају имати сличну дужину. Из овог разлога у већим собама треба поставити две или више петљи са одвојеним контролним вентилима који се могу повезати са једним регулатором температуре.

Регулатори собне температуре

Регулатори могу имати уграђене сензоре температуре који реагују на температуру ваздуха који их окружују или даљински - мере подну температуру. Поред подешавања жељене температурне вредности, обично вам омогућавају и бирање временских периода током којих ће се та температура одржавати на комфорном и „стању приправности“.

Операција система захтева повезивање свих његових елемената. Када га желите проширити или користити у инсталацији направљеној раније без њега, ожичење читаве куће испада да је врло проблематично и скупо. Стога је систем за прилагодбу такође створен у бежичној верзији. Сви његови елементи комуницирају путем радија, а подни сензори температуре су инфрацрвени.

Да ли је могуће положити паркет на подно грејање? Погледајте филм:
